Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir Gaui »

TF-FRU -- Dagur 124

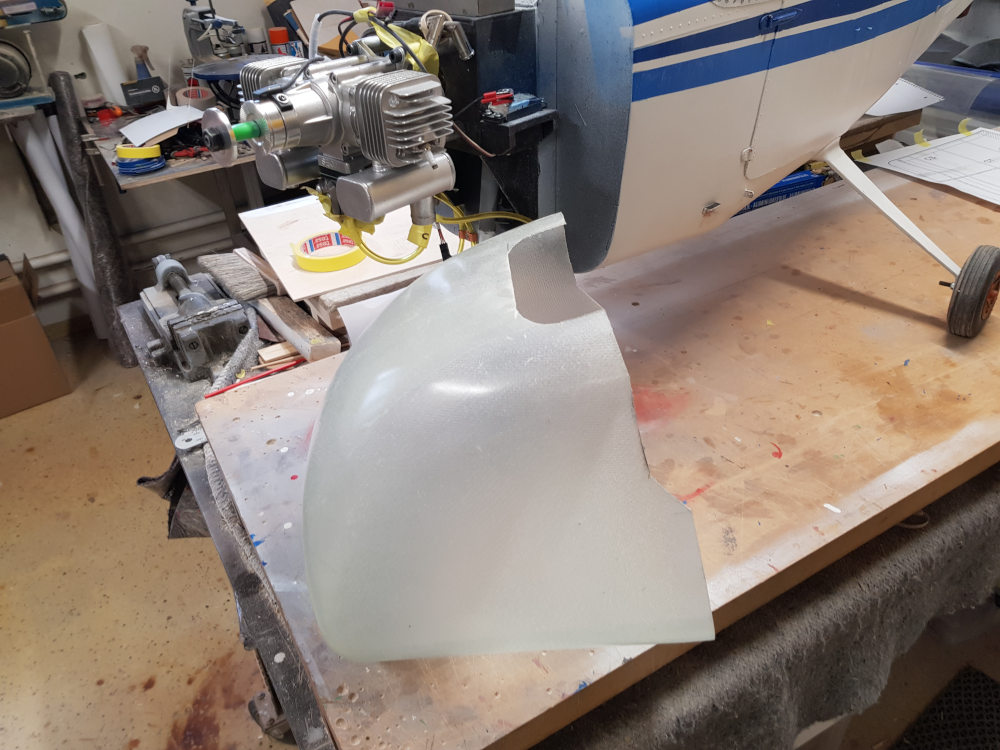

Það var nokkuð ljóst að ég gæti ekki gert almennilega vélarhlíf fyrir FRÚna og því pantaði ég eina slíka frá Vic Catalasan hjá vicrc.com. Hún kom fljótt og örugglega og passar nokkuð flott framan á FRÚna.
Hæðin á hlífinni er nokku rétt, en ég þurfti að skera af hiðunum og neðan til að hún passaði eins og hún á að gera samkvæmt teikningu.

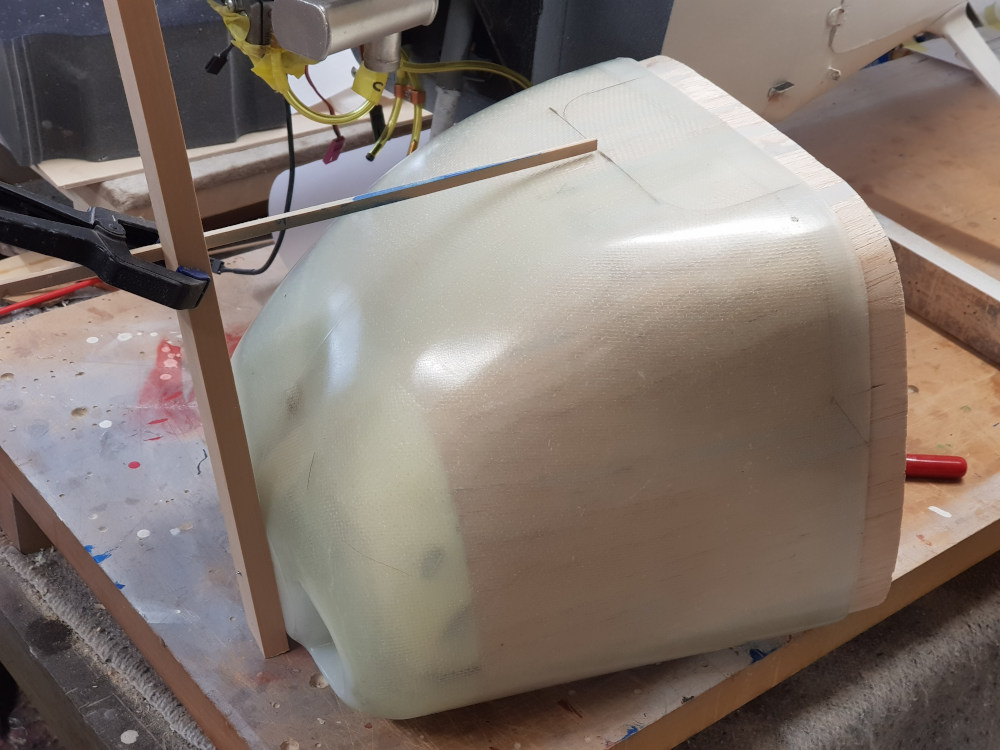

Ég skar og pússaði með Proxxon handfræsara.

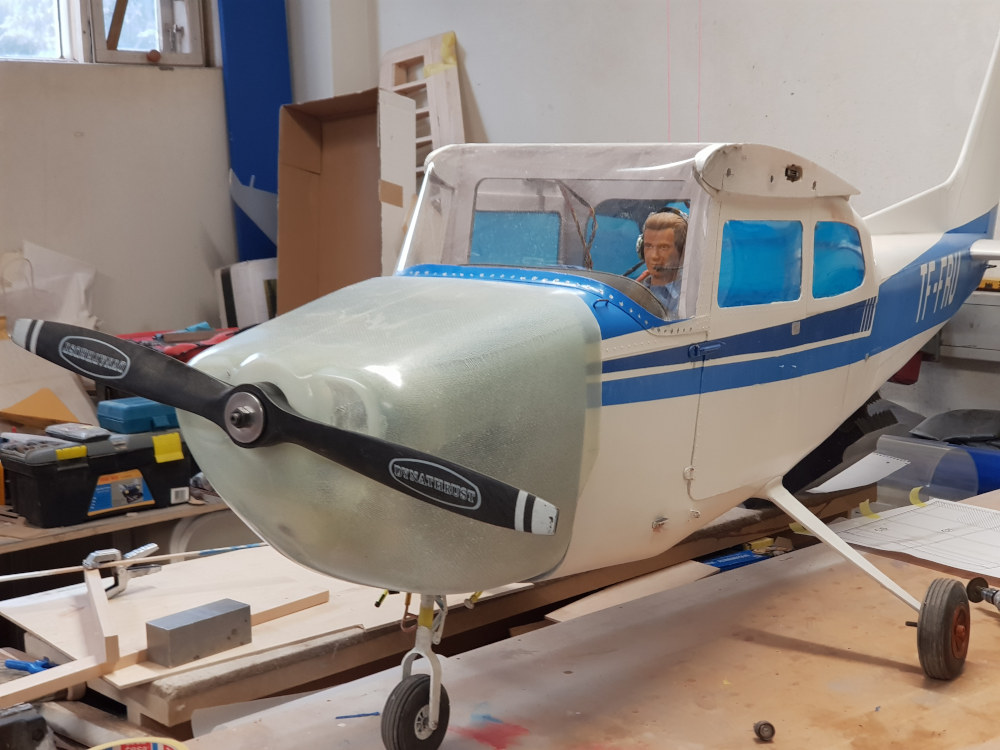

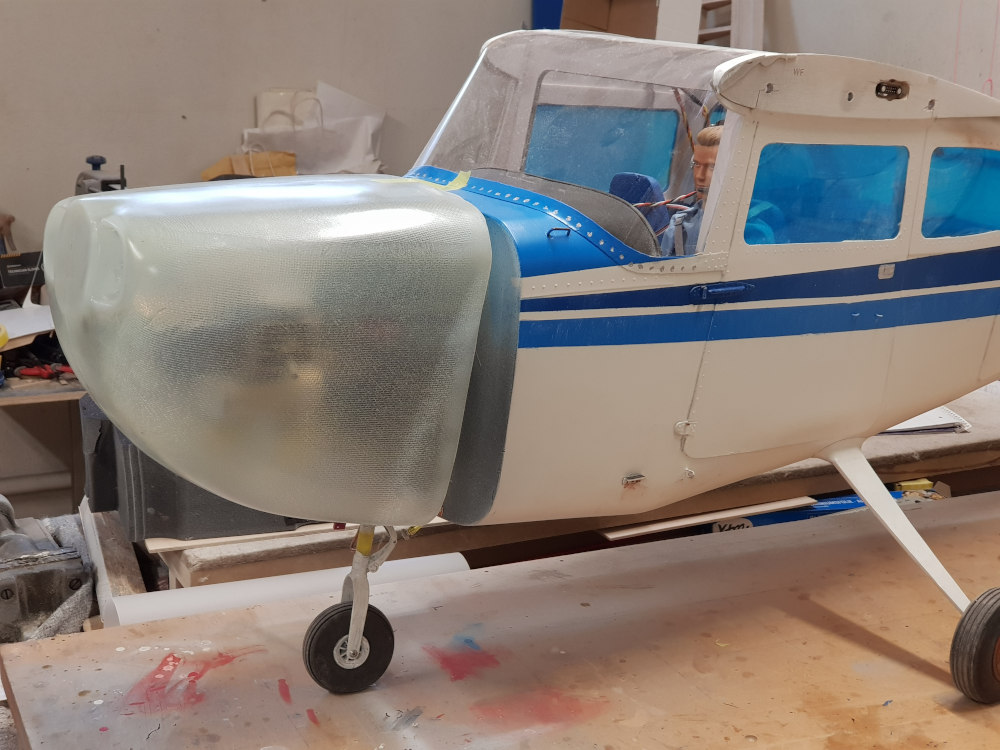

Og hér sést að hlifin er farin að passa nokkuð vel. Ég á bara eftir að pússa einhverja millimetra áður en ég set kubbana sem vantar framan á eldvegginn.
8-)
Ég er svona það sem kallað er Trendsetter, það bara tekur enginn eftir því.

Bara átta kveðjur
Guðjón Ólafsson - Eyjafirði
Passamynd
Gaui
Póstar: 3743
Skráður: 28. Nóv. 2004 18:30:14
Staðsetning: Eyjafjörður

Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir Gaui »

TF-FRU -- Dagur 125

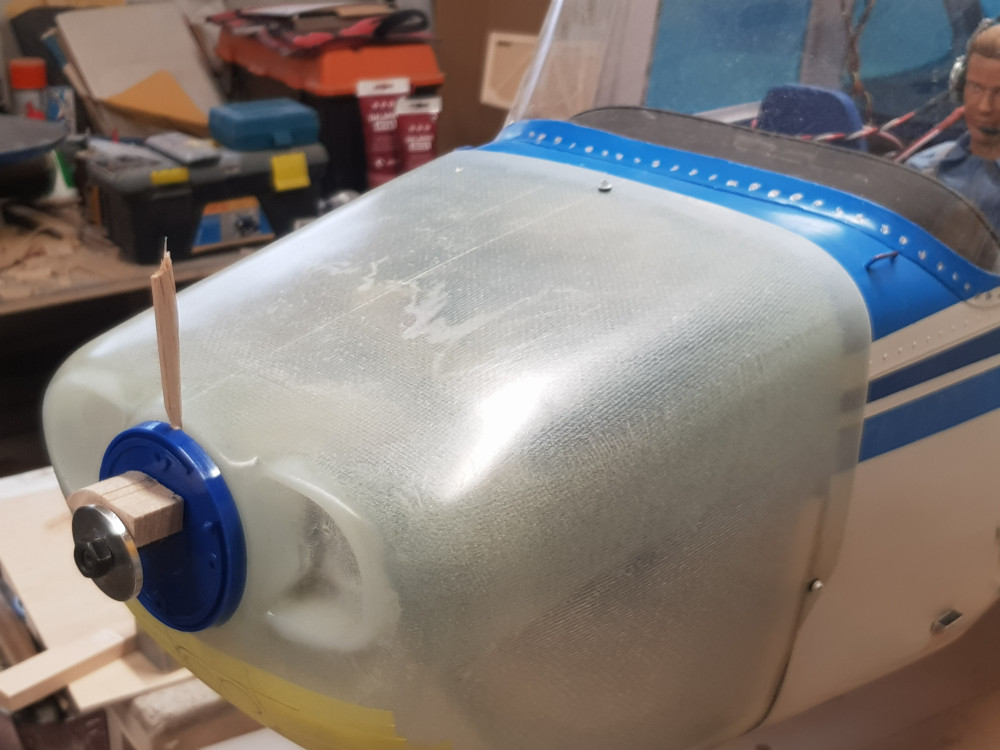

Ég staðsetti vélarhlífina á skrokkinn með því að nota hringinn af nefkeilunni (spinnernum) og festi hana svo með þrem skrúfum. Það er ekki víst að ég þurfi fleiri, en það gæti hugsast að ég setji tvær í viðbót. Ég þurfti, nefnilega, að kljúfa hlífina að neðan svo hún gæti setið rétt.

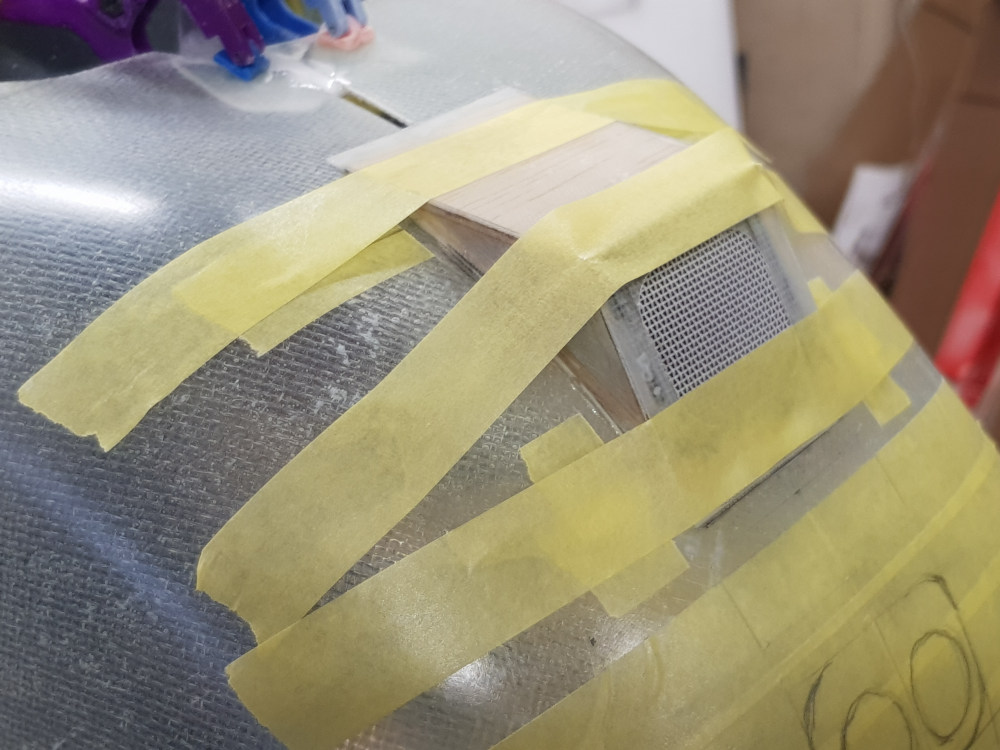

Hér sést neðan undir hlífina. Raufin sem ég þurfti að gera er um 5 mm breið aftast og ég er búinn að líma glerfíber plötu undir. Ég bjó líka til loftinntaki fyrir blöndunginn úr balsa og 0,3 mm glerfíberplötum og límdi það á sinn stað undir hlífina.
8-)
Ég er svona það sem kallað er Trendsetter, það bara tekur enginn eftir því.

Bara átta kveðjur
Guðjón Ólafsson - Eyjafirði
Passamynd
Gaui
Póstar: 3743
Skráður: 28. Nóv. 2004 18:30:14
Staðsetning: Eyjafjörður

Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir Gaui »

TF-FRU -- Dagur 126

Lendingarljósin eru í vélarhlífinni á TF-FRU, svo ég þurfti að taka gat í hana (vélarhlífina) og búa til botn sem hallar í rétta átt fyrir ljósin. Epoxý lím með örkúlum (microballoons) notað til að festa þetta í og fylla upp í.

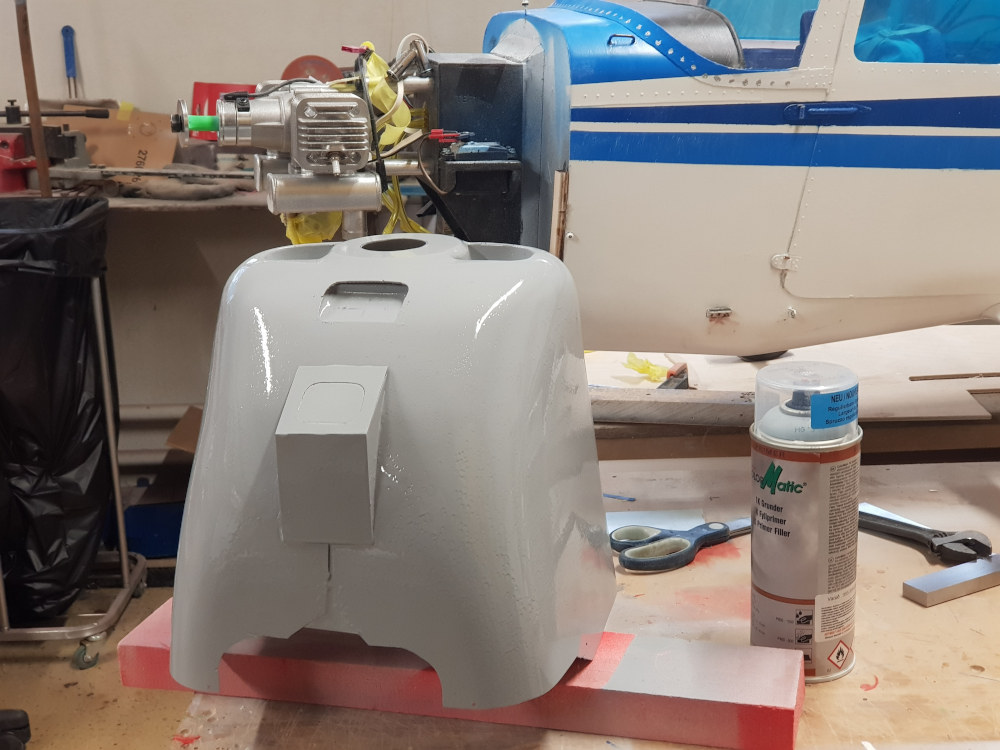

Svo fór ég með hlífina út og sprautaði fyrstu umferð af grunni. Nú þarf ég að fylla í öll göt sem ég finn og svo pússa grunninn allan af áður en ég grunna aftur.
8-)
Ég er svona það sem kallað er Trendsetter, það bara tekur enginn eftir því.

Bara átta kveðjur
Guðjón Ólafsson - Eyjafirði
Passamynd
Gaui
Póstar: 3743
Skráður: 28. Nóv. 2004 18:30:14
Staðsetning: Eyjafjörður

Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir Gaui »

TF-FRU -- Dagur 127

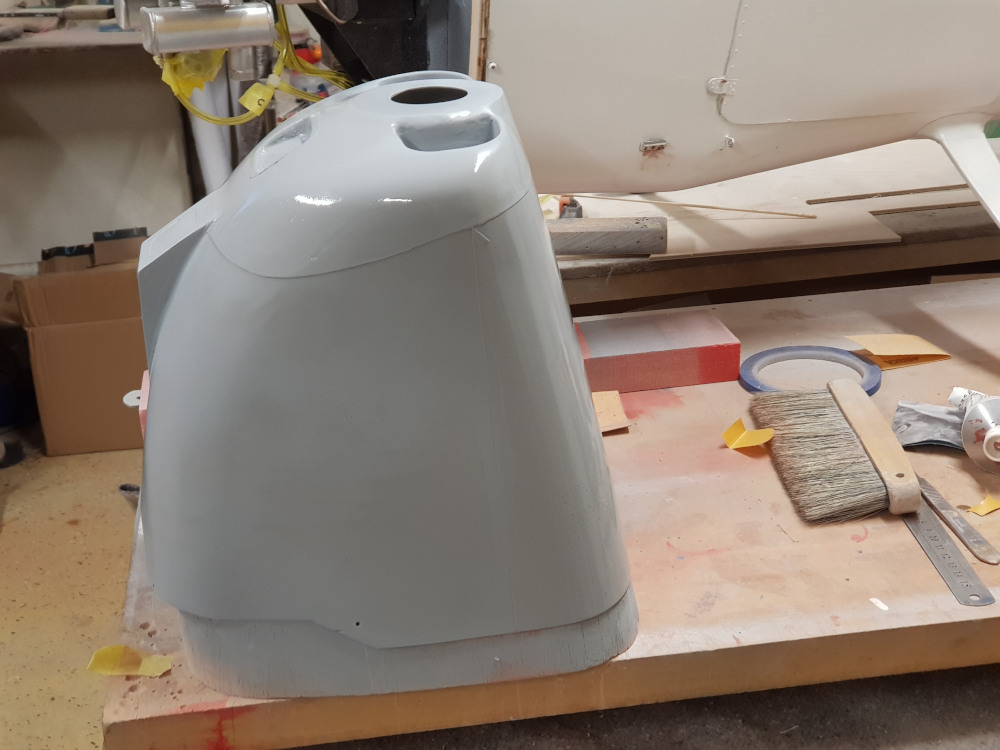

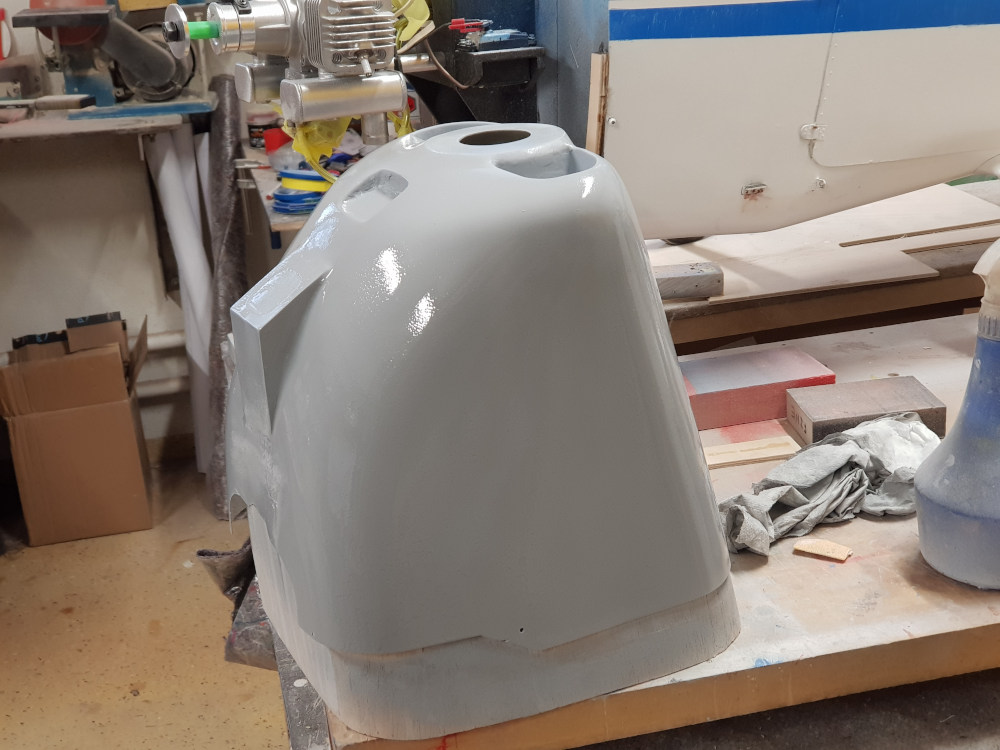

Allur morguninn fór í að pússa grunninn niður með P320 sandpappír. Svo grunnaði ég aftur. Vélarhlífin er nánast tilbúin undir málningu. Bara eftir að fylla í nokkrar misfellur og pússa smá í viðbót. Næst veður það P400 pappír. Svo bý ég til plötuskil, samskeyti, lúgur og lamir.
8-)
Ég er svona það sem kallað er Trendsetter, það bara tekur enginn eftir því.

Bara átta kveðjur
Guðjón Ólafsson - Eyjafirði
Passamynd
Gaui
Póstar: 3743
Skráður: 28. Nóv. 2004 18:30:14
Staðsetning: Eyjafjörður

Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir Gaui »

TF-FRU -- Dagur 128

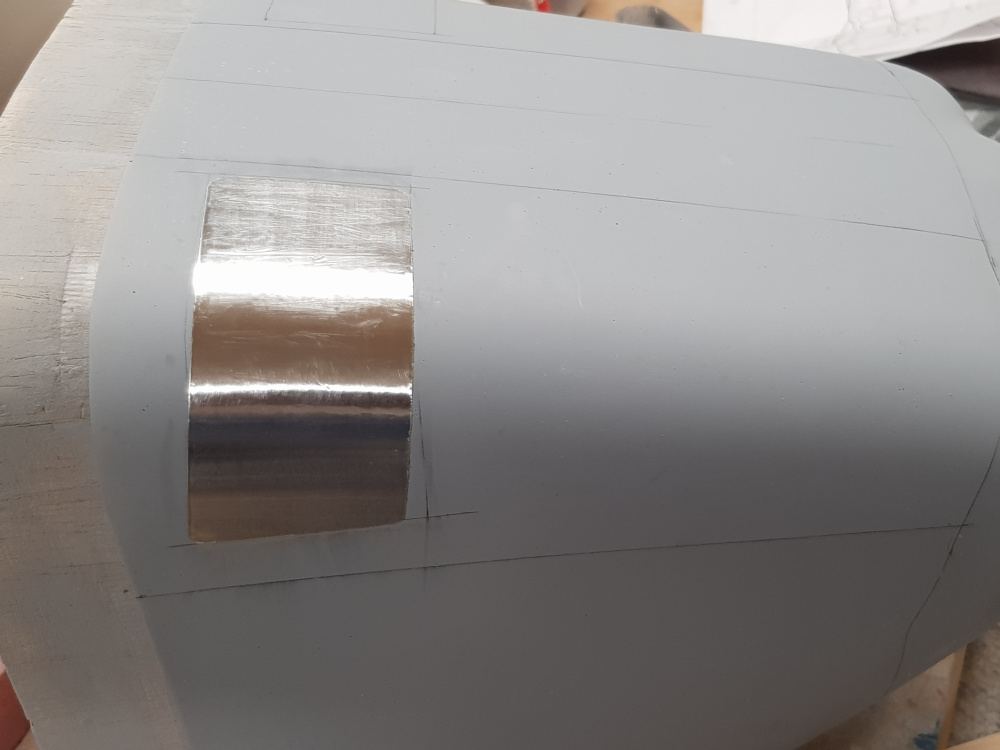

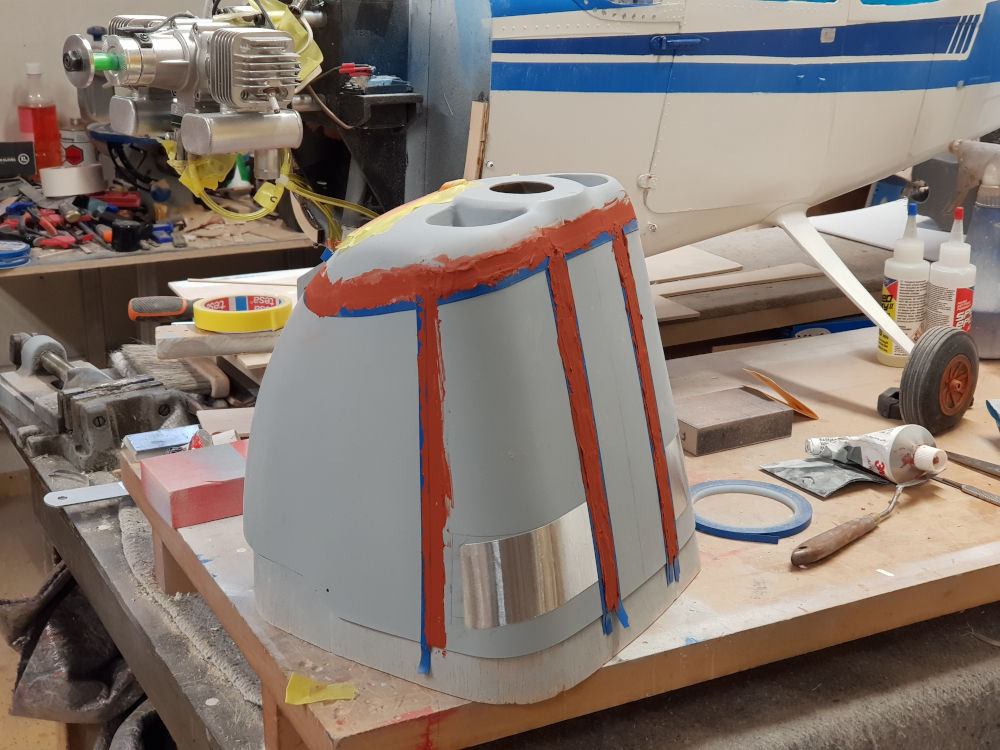

Ég notaði þríhliða teikningu (3-view) til að draga skil upp á vélarhlífina. Þar eru sýndar heilmiklar lúgur og áberandi lamir ofan á hlífinni. Ég bjó lúgurnar til úr ál-límbandi og setti lamirnar með fylliefni á milli límbanda. Þegar heim kom skoðaði ég myndir af FRÚnni og sá þá að horki lamirnar né þessar lúgur eru réttar. Ég laga það á morgun.
Plötuskil eru búin til með því að leggja minnst þrjú lög af límböndum og smyrja svo fylliefni að þeim, þeim megin sem hryggurinn á að vera.
Hér er ég búinn að smyrja að öllum skilum sem ég held að eigi að vera. Þetta þarf að fá að þorna til morguns svo ég geti pússað það niður að límbandinu.
8-)
Ég er svona það sem kallað er Trendsetter, það bara tekur enginn eftir því.

Bara átta kveðjur
Guðjón Ólafsson - Eyjafirði
Passamynd
Gaui
Póstar: 3743
Skráður: 28. Nóv. 2004 18:30:14
Staðsetning: Eyjafjörður

Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir Gaui »

TF-FRU -- Dagur 129

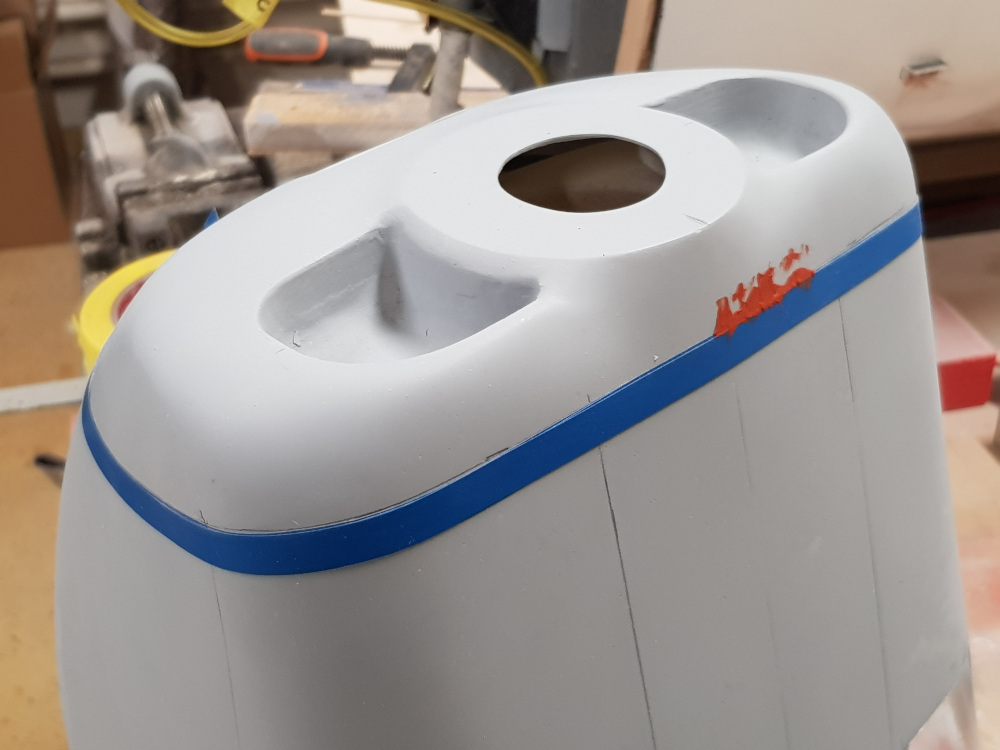

Ég hreinsaði burt það sem ekki átti að vera ofan á vélarhlífinni, pússaði of límdi litla lúgu eins og ég sá á ljósmyndum. Ég pússaði líka niður fylliefnið við límböndin og sleit svo límböndin af.
Hér er ég búinn að grunna vélarhlífina. plötuskilin eru sæmilega áberandi.

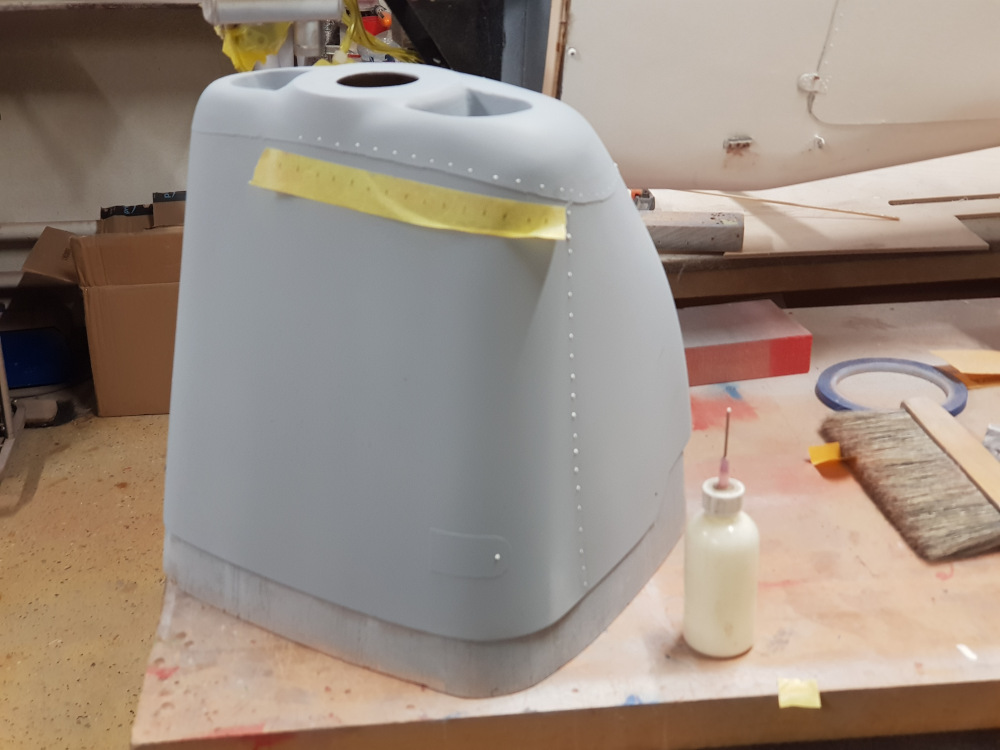

Ég bjó til hnoð með því að setja litla límdropa þar sem þau eiga að vera.

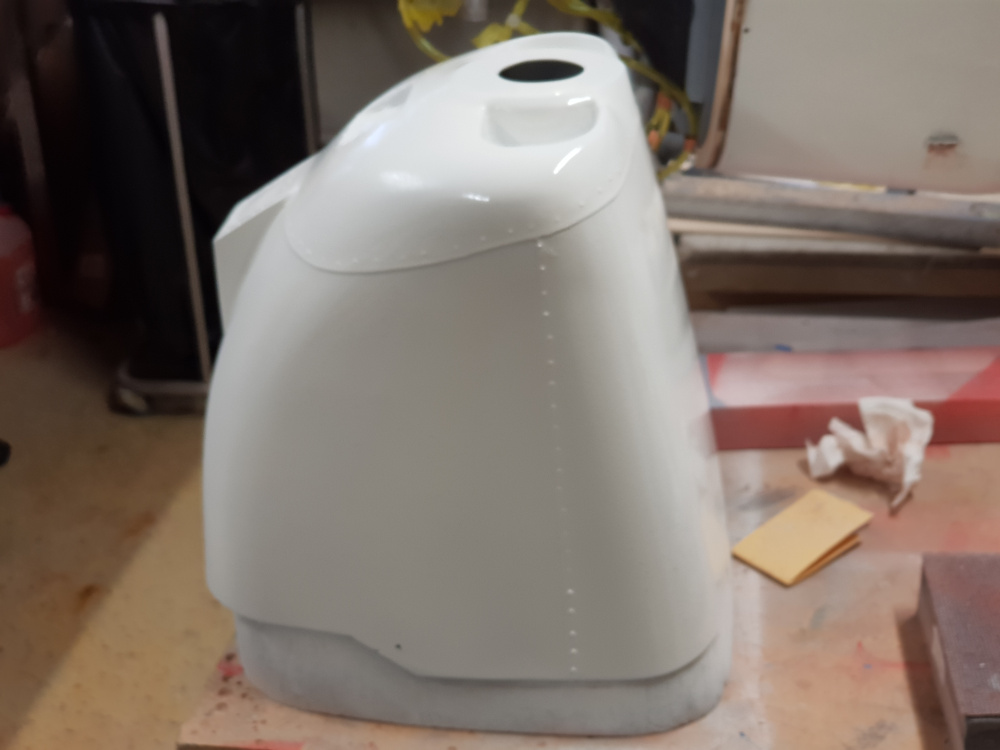

Og svo sprautaði ég með hvítum.
8-)
Ég er svona það sem kallað er Trendsetter, það bara tekur enginn eftir því.

Bara átta kveðjur
Guðjón Ólafsson - Eyjafirði
Passamynd
Gaui
Póstar: 3743
Skráður: 28. Nóv. 2004 18:30:14
Staðsetning: Eyjafjörður

Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir Gaui »

TF-FRU -- Dagur 130

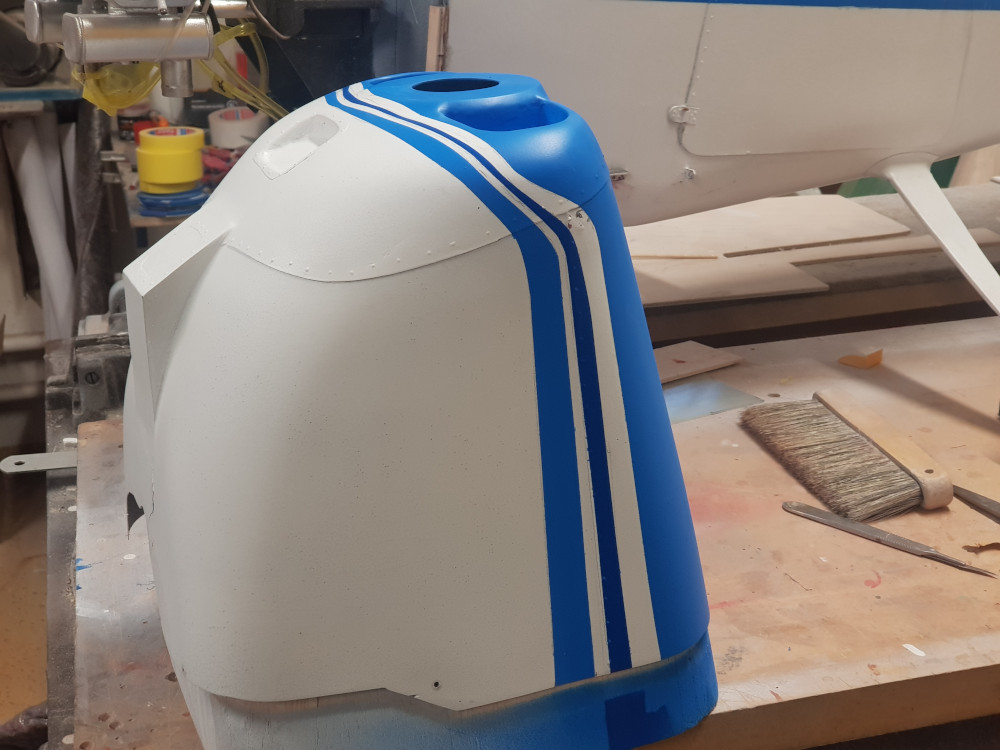

Ljósblái liturinn kominn á.
8-)
Ég er svona það sem kallað er Trendsetter, það bara tekur enginn eftir því.

Bara átta kveðjur
Guðjón Ólafsson - Eyjafirði
lulli
Póstar: 1289
Skráður: 1. Des. 2006 21:14:09

Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir lulli »

Þetta er alveg ofboðslega flottur þráður og vönduð lýsing á endursmíði af þessari sögufrægu vél, vonandi getur einhver sem þekkir Ó.R..persónulega, glatt hann með því að sýna honum þennan þráð. 🏆
Flugmódelfélagið Þytur
Flugmódelfélag Suðurnesja
Passamynd
Gaui
Póstar: 3743
Skráður: 28. Nóv. 2004 18:30:14
Staðsetning: Eyjafjörður

Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir Gaui »

Lúlli
Mér skilst að EPE hafi sagt ÓR frá því að það væri einhver klikkaður kall á Dalvík að smíða módel af TF-FRU, en honum þótti ekki mikið til koma og hafði engan áhuga á að sjá það. :lol:
Ég er svona það sem kallað er Trendsetter, það bara tekur enginn eftir því.

Bara átta kveðjur
Guðjón Ólafsson - Eyjafirði
Passamynd
Gaui
Póstar: 3743
Skráður: 28. Nóv. 2004 18:30:14
Staðsetning: Eyjafjörður

Re: Jerry Bates 1/4 scale Cessna 172 Skyhawk

Póstur eftir Gaui »

TF-FRU -- Dagur 131

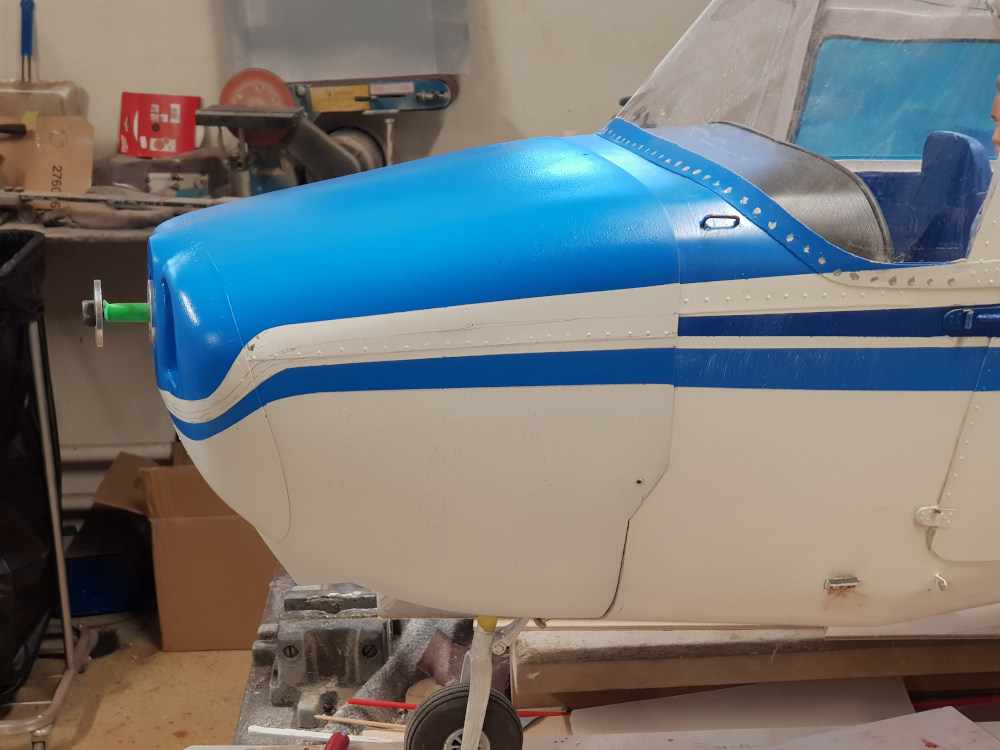

Í dag maskaði ég fyrir dökka bláa litnum og sprautaði hann á vélarhlífina. Nú er bara eftir að setja smá notkun á hlífina og ljós.
Ljósin verða ekki virk. Ég fékk mér farangurssnúru og leir og reyndi að búa til glerin fyrir lendingarljósin. Ég setti epoxý lím í holurnar og nú þarf ég bara að bíða eftir að þetta harðni. (þetta lítur smá út fyrir að vera nefið á svíni með kvef)
8-)
Ég er svona það sem kallað er Trendsetter, það bara tekur enginn eftir því.

Bara átta kveðjur
Guðjón Ólafsson - Eyjafirði
